【问题现象】
5月11日，正在进行VoLTE业务测试，发现终端在IMS域注册时，sh接口的UDR流程失败，导致终端无法注册到IMS域。
【原因定位】
测试过程中，发现此故障后，检查HSS系统的运行情况，青海HSS采用分布式组网，BE为1+1主备容灾、FE为3+1主备容灾。首先查看告警，6套网元上均没有上报异常告警，CPU负荷不高，系统运行平稳，排除了软硬件故障的原因。紧接着，按照用户的PUI进行信令跟踪，发现HSS收到AS的UDR信令后，回复的UDA信令报错，初步判断原因在HSS和AS的sh接口处理存在问题。
根据HSS的信令跟踪，分析导致故障发生的主要原因：
AS发送给HSS的UDR信令中，数据索引中的参数是：“AliasesRepositoryDate(20)”，而HSS上的配置为“RepositoryDate(0)”。
原因排查：
1、  首先，在HSS上进行信令跟踪，找出流程失败的信令。

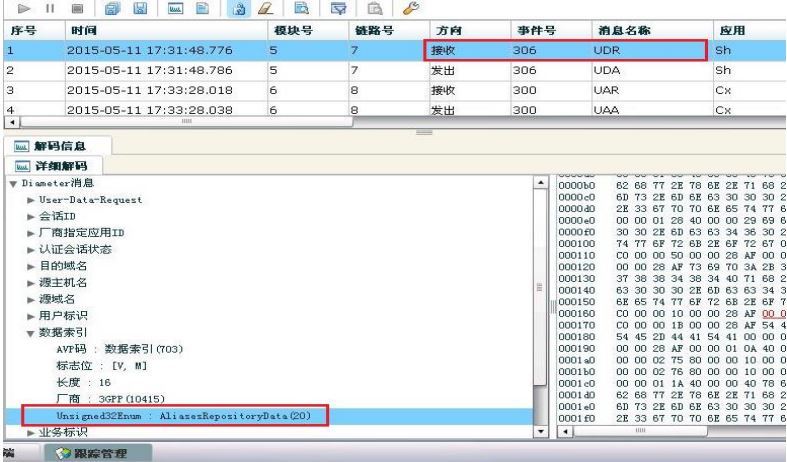

HSS接受到AS的UDR信令：

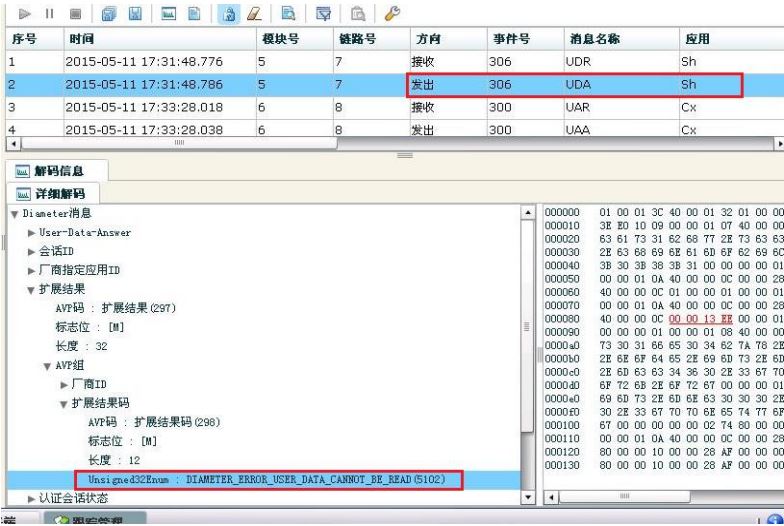

收到AS的UDR信令后，HSS回复UDA信令：

2、  检查HSS相应的配置，HSS上的配置如下：
No.1  ：SHOW ASPERML;
------------- VHLR4 -------------
记录号|记录标识|邻接局编号|参考数据类型    |操作类型    |名称
---------------------------------------------------------------------
1  1      3        RepositoryData      Sh-Update
2  2      3        RepositoryData      Sh-Subs-Notif

3  3      3        RepositoryData      Sh-Pull
4  4      3        IMSPublicIdentity      Sh-Pull
5  5      3        IMSPublicIdentity      Sh-Subs-Notif
6  6      3        LocationInformation    Sh-Pull
7  7      3        UserState      Sh-Pull
8  8      3        T-ADS Information    Sh-Pull
9  9      3        MSISDN          Sh-Pull
10  10      3        STN-SR      Sh-Pull
11  11      3        STN-SR      Sh-Update
12  12      3        UE-SRVCC-Capability  Sh-Pull
13  13      3        SMSRegistrationInfo  Sh-Pull
14  14      3        SMSRegistrationInfo  Sh-Update
15  15      3        UE Reachability for IP Sh-Subs-Notif
16  16      3        CSRN          Sh-Pull
33  64      3        IMSI      Sh-Pull
52  136    3        IMSUserState  Sh-Pull
17  21      13      RepositoryData      Sh-Update
18  22      13      RepositoryData      Sh-Subs-Notif
19  23      13      RepositoryData      Sh-Pull
20  24      13      IMSPublicIdentity      Sh-Pull
21  25      13      IMSPublicIdentity      Sh-Subs-Notif
22  26      13      LocationInformation    Sh-Pull
23  27      13      UserState      Sh-Pull
24  28      13      T-ADS Information    Sh-Pull
25  29      13      MSISDN          Sh-Pull
26  30      13      STN-SR      Sh-Pull
27  31      13      STN-SR      Sh-Update
28  32      13      UE-SRVCC-Capability  Sh-Pull
29  33      13      SMSRegistrationInfo  Sh-Pull
30  34      13      SMSRegistrationInfo  Sh-Update
31  35      13      UE Reachability for IP Sh-Subs-Notif
32  36      13      CSRN          Sh-Pull
34  65      13      IMSI      Sh-Pull
52  136    13      IMSUserState  Sh-Pull
35  86      4        RepositoryData      Sh-Update
36  87      4        RepositoryData      Sh-Subs-Notif
37  88      4        RepositoryData      Sh-Pull
38  89      4        IMSPublicIdentity      Sh-Pull
39  90      4        IMSPublicIdentity      Sh-Subs-Notif
40  91      4        LocationInformation    Sh-Pull
41  92      4        UserState      Sh-Pull
42  93      4        T-ADS Information    Sh-Pull
43  94      4        MSISDN          Sh-Pull
44  128    4        STN-SR      Sh-Pull

45  129    4        STN-SR      Sh-Update
46  130    4        UE-SRVCC-Capability  Sh-Pull
47  131    4        SMSRegistrationInfo  Sh-Pull
48  132    4        SMSRegistrationInfo  Sh-Update
49  133    4        UE Reachability for IP Sh-Subs-Notif
50  134    4        CSRN          Sh-Pull
51  135    4        IMSI      Sh-Pull
53  137    4        IMSUserState  Sh-Pull
---------------------------------------------------------------------
记录数：  54

从HSS的配置可以看出 ， HSS不支持“AliasesRepositoryDate(20)”，只支持“RepositoryDate(0)”。
依据协议规范，目前sh接口应该使用 “RepositoryDate(0)” ， 而不该使用“AliasesRepositoryDate(20)”。
【解决方案】
HSS与AS侧双方沟通确认，确认使用“RepositoryDate(0)”。 在AS修改了配置，后续的UDR
信令中，更改UDR信令相应字段为“RepositoryDate(0)”。 进行测试， UDR/UDA信令正常， 终端成功注册到IMS网络。
