【问题现象】
正在进行VoLTE业务测试，发现终端虽然能够正常附着在MME上，但终端界面上没有VoLTE标志，无法使用VoLTE业务的APN：“ims”激活。
【原因定位】
测试过程中，发现此故障后，检查HSS系统的运行情况，我省的HSS采用分布式组网，BE为1+1主备容灾、FE为3+1主备容灾。先查看告警，6套网元上均没有上报异常告警，CPU负荷不高，系统运行平稳。查看性能指标，一周内，各粒度的重要性能指标均正常，涉及S6a接口的鉴权、位置更新的成功率都正常。按照MSISDN和IMSI，对此用户此用户进行了跟踪，发现用户的鉴权和位置更新均能成功。协调MME进行了查看，发现用户已经正常附着到4G网络中，用户签约了cmnet、cmwap和ims总共3个APN，cmnet是缺省APN，终端能够正常上网，但无法用APN：“ims”激活。
根据MME激活的信令跟踪，分析导致故障发生的主要原因：
用户虽然签约了APN：“ims”，但在激活流程中，被PGW拒绝，用户的签约信息和PGW的配置不一致导致。

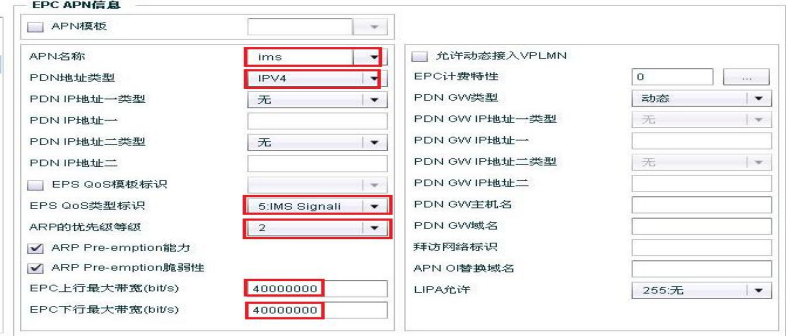

1、通过HSS的受理台，检查用户的APN签约信息，重点查看用户的APN名称、QoS信息和IP地址分配方式。
APN名称：ims
QoS信息：QCI=5;ARP=2
IP地址分配方式：IPV4动态分配
上下行带宽：40000000

2、检查PGW上对用户VoLTE业务的APN：“ims”的配制，并和用户的签约信息核对。通过和HSS的信息进行核对一致为：“ims”；QoS和上下行速率符合要求，IP地址分配方式需一致，由于PGW上对APN“ims”关联的地址池类型是IPV6， HSS给用户的签约确是IPV4，使得用户在使用APN：“ims”激活时，无法正常分配到IPV6的地址，导致激活失败。
【解决方案】
在HSS上对用户的签约信息进行修改，将地址类型从IPV4修改成IPV6。修改成功后，终端进行重新开关机，在MME和PGW跟踪信令，发现用户已经能够正常用APN：“ims”激活。终端上也能够正常显示VoLTE标志。
