上周做了51学通信2017第4期的直播,关于IMS/EPC/NFV架构答疑。发现,可能因为跨专业的问题,有不少刚接触VoLTE的朋友对整体架构不太了解。

因此,我特意查询了3GPP相关规范以及现网的一些相关文档,重新绘制了这张VoLTE架构图,分享给需要的朋友。感谢大家的支持~

(友情提醒:请您把手机横过来观看哦)

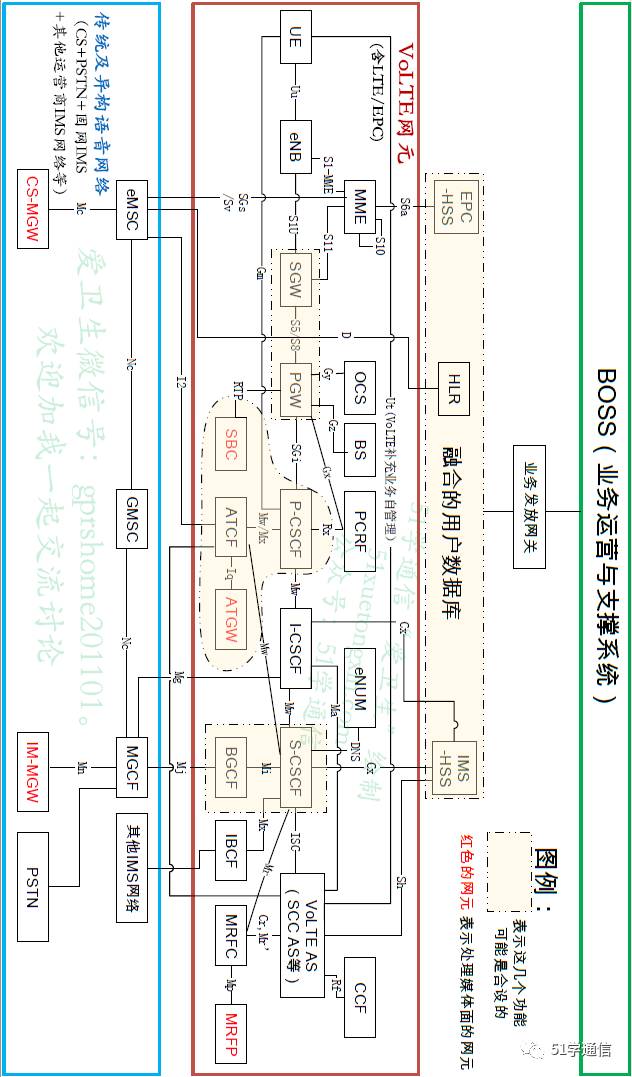

VoLTE架构图说明:

Q1:是否保证准确和符合现网?

答:由于VoLTE网络架构较为复杂,本人水平有限,不能保证100%准确或符合实际网络。如果您发现有误的地方,请您在本文底部留言或加我微信gprshome201101,微信名:爱卫生。我会及时进行修正。非常感谢。这个版本暂定为v1版。

Q2:为什么有些网元和我看到的版本不符?

答:因为规范里的图是大而全,而有些网元在实际网络中并没有开或者属于小众需求。就没画了。比如用于紧急呼叫的E-CSCF、EATF网元,用于定位服务的网元等。



技术上的补充说明:

1)VoLTE AS是一个总的称呼,包括MMTel AS、SCC AS、彩铃AS、IP-SM-GW AS、SCP AS等AS。

2)标红的网元为媒体面设备,包括:

SBC:为基本的VoLTE语音及视频通话提供媒体服务(转发、编解码等)。如果是标准的VoLTE打VoLTE且主被叫都在4G下注册的场景,则媒体面转发路径为:

主叫UE-主叫SBC-被叫SBC-被叫UE。

ATGW:为eSRVCC切换提供媒体面服务。

CS-MGW:为传统软交互用户及CS用户与VoLTE互通时,提供媒体面服务。

IM-MGW:VoLTE用于与其他异构IMS和传统语音网络互通时,提供媒体面服务。

MRFP:提供放音服务。例如为主叫用户播放失败通知音“您拨的用户暂时无法接通”。

除此以外,皆为IMS控制面和用户数据库管理节点(不讨论LTE/EPC节点)。

3)I-CSCF和S-CSCF也可能是合设的。但在VoLTE注册流程中,I-CSCF和S-CSCF在实际网络里可能是分离的。其中I-CSCF位于拜访地,S-CSCF位于归属地。所以图中未画在一起。

4)CCF为VoLTE离线计费网元,收集IMS各网元发送的计费信息。但因为纯VoLTE环境下,以VoLTE AS产生的话单为主。所以只画了VoLTE AS到CCF的Rf接口。

5)Ut接口为UE到VoLTE AS补充业务自管理的接口。但在完成补充业务之前,UE还需要完成到BSF/AP网元的认证。从广义上来看,BSF/AP也是属于Ut接口的一部分,这两个网元就没画了。Ut接口补充业务自管理的详细流程请点击以下往期文章:

VoLTE终端自助完成补充业务(呼叫转移等)管理实例分析及详细信令流程
