【问题现象】
一阶段杭州外场测试主要通过Sony终端进行,通过分析终端和eNB数据,发现终端在半静态调度情况下错误的把TPC理解成PUCCH降功率指示。
注:协议中关于PUCCH激活时的DCI解释:
对于SPS只有在激活的时候会发送PDCCH,其中PDCCH中 PUCCH TPC命令字用于指示ACK码道。以下截图来自36.213。

但从终端log上看到,终端会针对SPS传输进行PUCCH降功率操作。

【问题分析】
从eNB观测到的数据现象,见下图所示:313帧之前反馈的都是ACK,之后出现DTX。

对应出现DTX时间段eNB的PUCCH功控命令字生成,见下图所示:从27分31s的503Ticks之后就没有降过功率,一直要求抬升。(DeltaTpc字段为-1代表降功率,0代表保持,1代表升功率)。
说明:下面的表格中未记录帧号,需要根据上下两张表中的时间及Ticks对应起来看,Ticks的单位为ms。

接着确认功控命令字是否正确发送给UE,用来给UE发送功控命令字的DCI有1A、2A、Format3等,1A/2A是动态调度下去的,Format3是200ms下发一次。

功控命令字是200ms生成一次,承载的原则是先碰到谁就在谁上发,如果先碰到动态调度就在动态调度上发,如果是Format3就在Format3上发。发送一次后,200ms内其他发送内容更新为保持不变。

先看一下终端的数据,DCI的接收情况。下图可以看到,格式为2a的只在303-6帧上发送的0,降低1db,对应上图503Ticks最后一次生成降1db。

格式为1a的在315-3、317-3等重传时刻由动态调度发送给UE的TPC为1保持不变,其他都是0,降1db。这些降1db的都是半静态调度,因为此时半静态调度已经激活,基站侧并没有再发送PDCCH给UE,怀疑是到了半静态调度时刻UE根据半静态激活时的信息自己生成的。

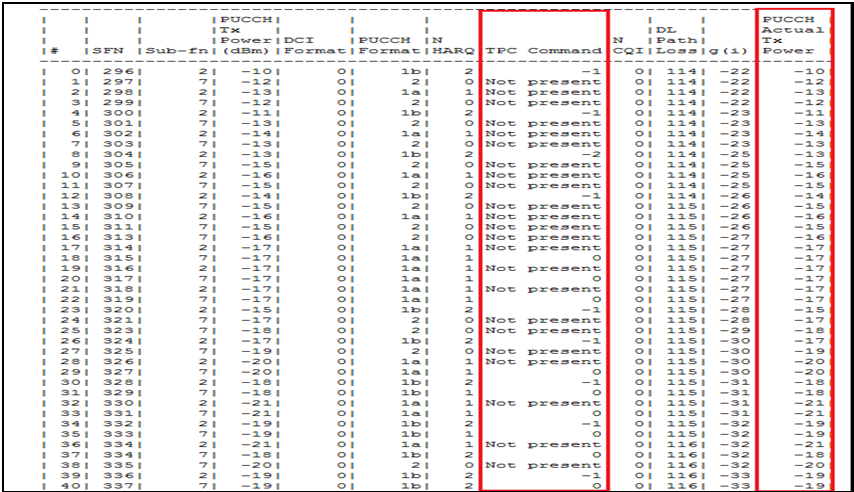

再来看下终端侧PUCCH发送功率数据:终端每隔几帧就有降功率的动作,TPC Command列可以看出来有降的命令字。而这些对应的帧基站侧并没有发送降功率的命令字,怀疑是UE自己生成的半静态调度1a的功控命令字导致的。

 比如:308-2帧,降1db,对应下行调度307-4/307-6,307-4是半静态初传,307-6 是动态初传,307-6基站侧发送TPC为1保持不变,307-4是UE自己生成的-1,累加为-1,降低1db。304-2帧,将2db,对应下行调度303-4/303-6,303-4是半静态初传,303-6 是动态初传,303-6基站侧发送TPC为0降低1db,307-4是UE自己生成的-1,累加为-2,降低2db。

其他情况类似,不停的有降1db出现。

上述UE自己的控制导致功率维持在较低水平,持续了5s,功率才抬上来。原因是33s的时候已经退出了半静态,没有了半静态调度时的UE自己的异常调整,在基站的调整下功率逐步抬升了。

基站侧数据可以看到34S反馈情况在变好。

此时,终端数据:没有看到DCI格式为1a的异常数据,每个200ms还收到基站侧的功率抬升命令,DCI 2a格式的。

【问题解决】
1、终端对激活半静态的TPC命令理解不正确,协议规定该TPC不是用于PUCCH功控的,而从终端的log上观察,终端应该错误的把该TPC理解成PUCCH降功率指示。
2、终端把半静态激活时理解的降-1db PUCCH功率,应用到后续的每次半静态调度上,导致PUCCH功率异常低,eNB无法检测到终端在PUCCH上发的信息,即检测出大量的DTX,从而导致重传。
